Waagerecht-Konsol-Fräsmaschine Hermle

Was ist eine Fräsmaschine?

Bei einer Fräsmaschine ist es umgekehrt wie bei der Drehmaschine: Das Werkzeug (der Fräser) dreht sich, während das Werkstück fest auf dem Tisch gespannt ist. Der Tisch bewegt das Werkstück in drei Richtungen (X, Y, Z) am Fräser vorbei, der dabei Späne abträgt. So entstehen ebene Flächen, Nuten, Taschen, Absätze und Bohrungen, also vor allem kantige Teile statt runder.

Unsere Maschine

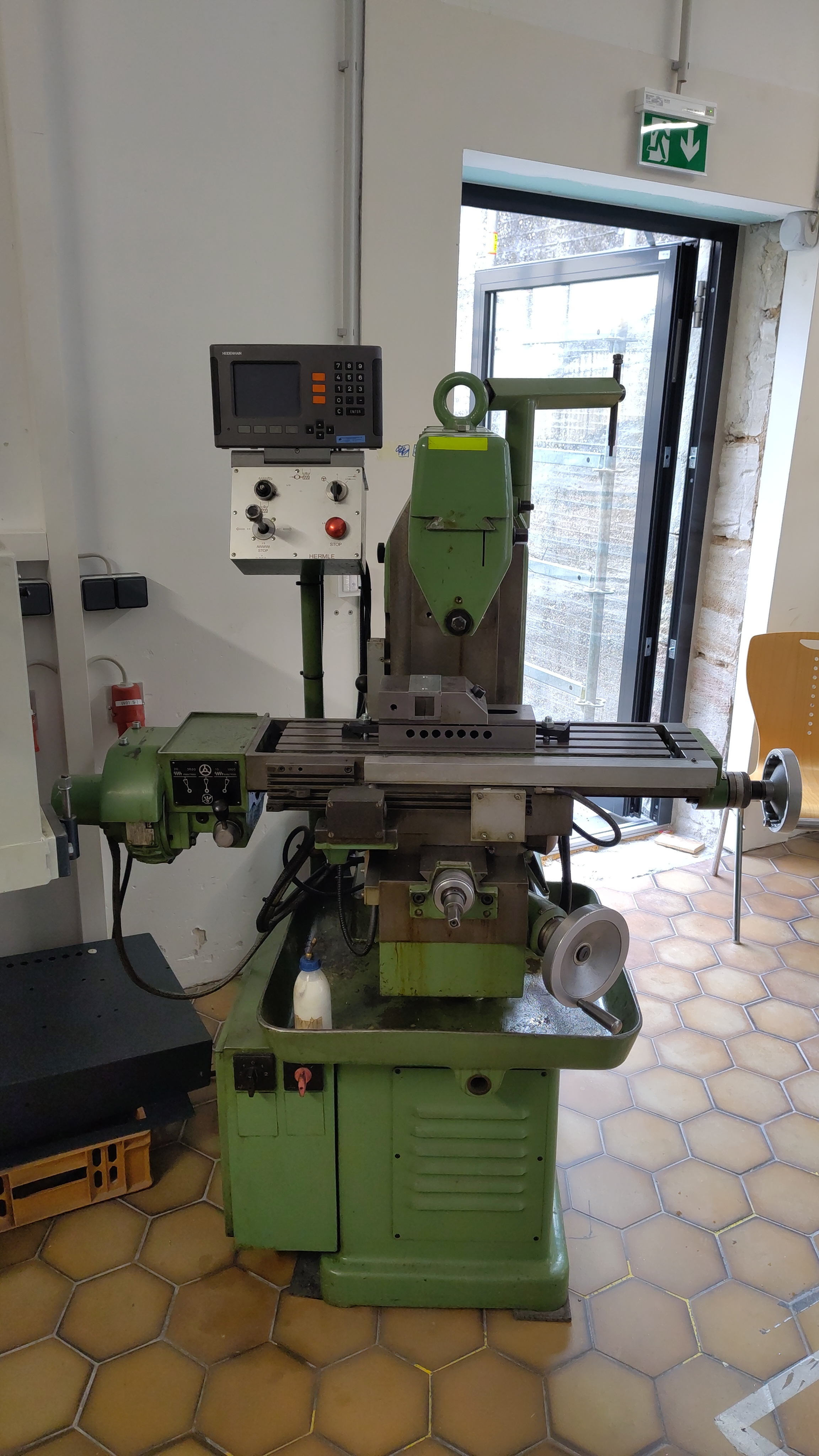

Die Hermle FU 710 ist eine kompakte, konventionelle Universalfräsmaschine. Sie wird also von Hand bedient und nicht per CNC gesteuert. Hermle aus Gosheim baut seit 1957 Fräsmaschinen und ist heute vor allem für hochpräzise Bearbeitungszentren bekannt.

Technische Daten

Besonderheiten

• SK 40: Die Steilkegel-Aufnahme ist ein weit verbreiteter Standard. Passende Fräsdorne, Spannzangenfutter und Bohrfutter sind leicht zu bekommen.
• Maschinenvorschub in X: Der Tisch fährt in Längsrichtung selbstständig, das ergibt gleichmäßige Oberflächen bei langen Fräswegen.
• Kompakter Tisch: Die Maschine ist ideal für kleine bis mittlere Teile. Große Platten passen nicht.
• Fräsrichtung: Auf konventionellen Maschinen im Gegenlauf fräsen. Beim Gleichlauf kann das Spiel in der Spindel den Tisch ruckartig mitreißen.
• Klemmungen: Nicht bewegte Achsen festklemmen, das erhöht die Genauigkeit. Vor dem Verfahren die Klemmung wieder lösen.
• [Prüfen: vertikales und/oder horizontales Fräsen möglich? Schwenkkopf? Digitalanzeige?]

Sicherheit

• Benutzung nur nach Einweisung.
• Schutzbrille tragen. Keine Handschuhe bei laufender Spindel, keine weite Kleidung und keinen Schmuck, lange Haare zusammenbinden.
• Werkstück immer fest spannen, zum Beispiel im Maschinenschraubstock oder mit Spannpratzen. Niemals von Hand halten.
• Den Werkzeugwechsel nur bei stehender Spindel machen. Fräser sind sehr scharf.
• Späne nicht mit der Hand oder mit Druckluft entfernen, sondern Pinsel oder Handfeger benutzen.
• Den Standort des Not-Aus vor dem Einschalten kennen.

Notizen

1. Hitzeschutzschalter befinden sich im Kasten auf der linken Seite und müssen nach Auslösen manuell deaktiviert werden
